Блочно-модульная котельная
| Мощность | от 3 до 600 МВт |
|---|---|
| Тепловая схема | независимая |
| Температура воды котлового контура | 105/80*С (максимальная 115*С) |
| Температура воды контура отопления | 95/70*С |
| Температура воды контура ГВС | 60*С |
Общая информация
- природный газ,
- дизельное топливо.
В качестве основного оборудования в БМК-НОРД применяются:
- водогрейные котлы ГК-НОРД, Энтророс, Viessmann, Buderus,
- горелки Elco, Cib Unigas или Oilon,
- насосы Wilo, CNP,
- теплообменники Ридан.

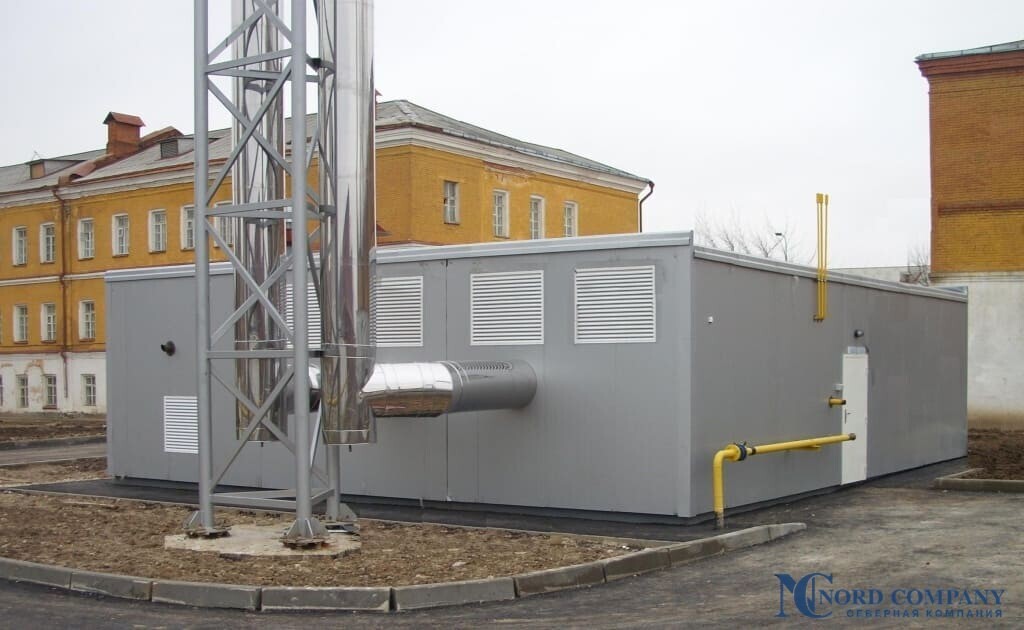

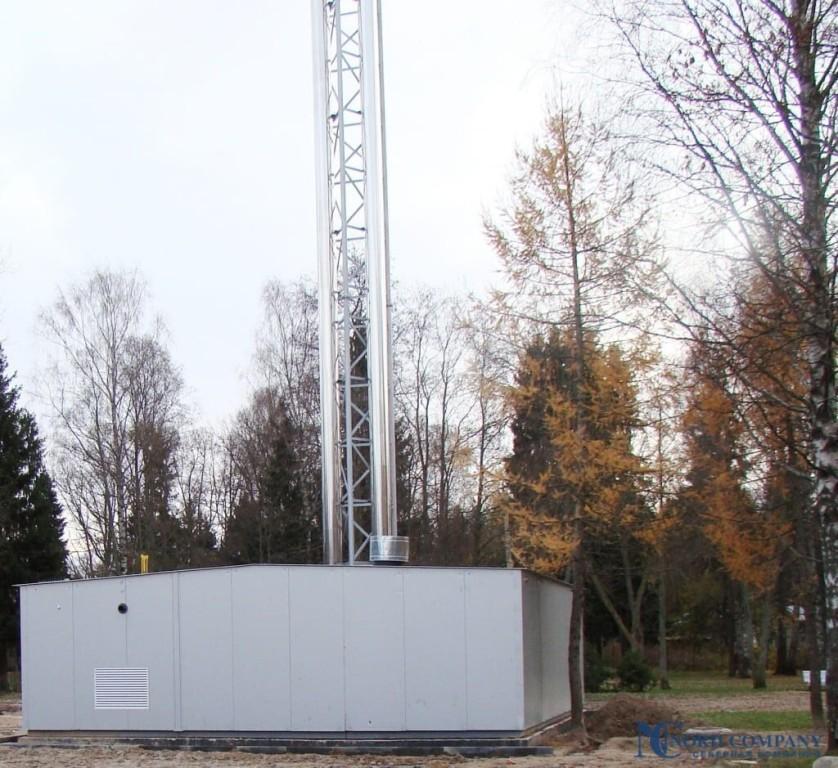

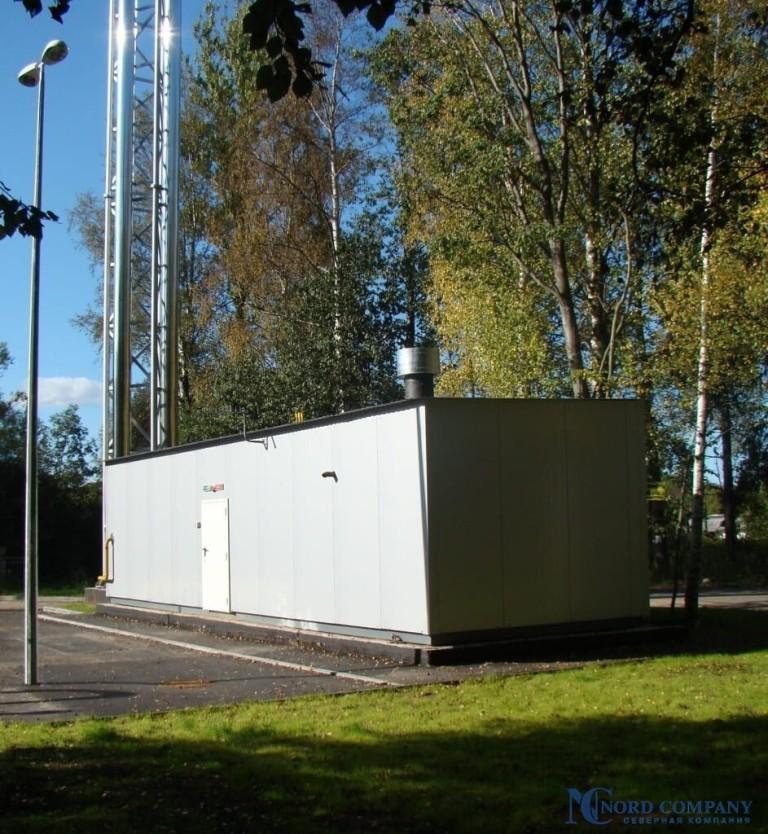

Блочно-модульная котельная (БМК) поставляется в виде блок-модулей полной заводской готовности. Такая котельная, как правило, состоит из одного, двух, трех и более модулей, в зависимости от мощности.
Работы на объекте включают в себя сборку блок-модулей в единую установку, подключение к инженерным коммуникациям, проведение пуско-наладочных и приемо-сдаточных работ.
Типоряд БМК-НОРД включает котельные тепловой установленной мощностью от 0,3 до 16 МВт. Устновки свыше этой мощности, тоже могут собираться в блочно-модульном исполнении с ограничением в 5 МВт (например, 20-25-30 МВт и более), либо в специальном исполнении. Также котельные больше 20 МВт могут собираться стационарно на объекте.
Варианты исполнения определяются исходными данными, пожеланиями заказчика и ценообразованием.
Скидки на блочно-модульные котельные могут быть предоставлены при определенных условиях по договоренности сторон:
- при одновременном заказе нескольких БМК,
- при долгосрочной программе сотрудничества,
- при изменении технических решений, отличных от исходных.
- Наличие разрешения на строительство котельной;
- Требуемая площадь участка для размещения блок-модулей;
- Устройство фундамента под котельную и дымовую трубу;
- Подвод наружных инженерных сетей (газоснабжения, водоснабжения, водоотведения, электроснабжения и теплоснабжения);
- Для доставки и разгрузки блок-модулей должен быть обеспечен подъезд для большегрузного транспорта и подъемного крана.
Высота дымовых труб определяется в соответствии с действующими нормативами по рассеиванию продуктов сгорания от котельной.
В связи с тем, что большая часть работ (более 90%) выполняется на заводе с использованием высокоточного автоматизированного оборудования, а часть операций выполняется параллельно (изготовление блок-модулей и строительство фундамента на объекте) сроки изготовления блочно-модульной котельной значительно меньше по сравнению со строительством стационарной котельной.
- До 1 МВт – не более 4 месяцев
- 1 – 7 МВт – не более 5 месяцев
- 7 – 16 МВт – не более 6 месяцев.
По договоренности с заказчиком и в зависимости от загруженности производственных мощностей сроки поставки могут быть скорректированы в меньшую сторону.
Поставка блочно-модульной котельной – это комплекс работ, который включает в себя все необходимые этапы:
- Предпроектные исследования (сбор исходных данных в виде получения разрешительных документов, сбора технических условий, расчета нагрузок, проведения изысканий)
- Проектирование котельной
- Составление сметы
- Согласование проекта с заказчиком, прохождение экспертизы проекта
- Заказ оборудования, комплектация котельной в полном объеме
- Изготовление блок-модулей в заводских условиях, проведение испытаний
- Неразрушающий контроль сварных соединений в собственной аттестованной лаборатории (визуально-измерительный и ультразвуковой контроль) и специалистами сторонней лаборатории (радиографический (рентгеновский) контроль).
- Строительство фундамента
- Прокладка и присоединение инженерных коммуникаций
- Доставка, разгрузка и монтаж блок-модулей на объекте
- Изготовление, доставка и монтаж дымовой трубы
- Проведение пуско-наладочных работ
- Сдача блочно-модульной котельной заказчику.
Для более детального ознакомления с блочно-модульной котельной заказчику может быть организован выезд на действующий объект из более, чем 500 действующих котельных нашего производства, которые на сегодняшний день успешно работают в 17 регионах России.
Сервисное обслуживание БМК выполнятся специализированными организациями на договорной основе. Наша компания как производитель также может предложить данную услугу.
По запросу заказчика для включения в проект может быть предоставлен технический паспорт на БМК-НОРД.
Единственным недостатком блочно-модульных котельных являются ограничения по мощности и невозможность использования котлов большей мощности, что обусловлено габаритами блок-модулей – при превышении габаритов транспортировка будет затруднена или невозможна.
| Параметры | Ед. измерения | Значение |
|---|---|---|
| Мощность | кВт/МВт | от 300 до 15 |
| Тепловая схема | независимая | |
| Температура воды котлового контура | °С | 105/80(максимальная 115) |
| Температура воды контура отопления | °С | 95/70 |
| Температура воды контура ГВС | °С | 60 |
| Регулирование температуры теплоносителя | погодозависимое автоматическое | |
| Давление воды (избыточное) | МПа | не более 0,6 |
| Топливо | природный газ ГОСТ 5542-87, легкое жидкое топливо ГОСТ 305-82 | |
| Напряжение электрической сети | В | 380 |
| Давление газа | МПа | 0,15 |
| КПД | % | не менее 92 |
| Габаритные размеры блок-модуля | м | 3х3,5х12 |
